Herramientas para elaborar e instalar una red LAN
Para
empezar la instalación de una red necesitamos una serie de
instrumentos para poder hacer la instalaciones correctas
y ver que no tenga errores entre los mas
esenciales tenemos los siguientes elementos:
1.Dos o más fichas RJ45
2.Capuchones para fichas
RJ45
3.Una pinza trampeadora
4. Pelacables adicionales para diferentes medidas
7. Lan Test de red/ Téster analógico o digital
8.Dos tarjetas de red LAN de 10/100 Mb
9.Cable UTP categoría 5(par trenzado)
10.Precintos para los cables
11.Set de destornilladores
Para
ésta red se necesitaron:| |1 Hub o concentrador de 16 puestos ( 8 puestos ordenador + 4 puestos
impresora). |
| |24 conectores hembra de base RJ45(este es el tipo de clavija) para
pared. |
| |Cable UTP(Sin Apantallar) o STP(Apantallado). |
| |24 conectores aéreos macho RJ45. |
| |Material diverso para la instalación (canaletas, herramientas, grapas
de pared, etc...)
Hardware necesario en una red
Necesitamos de más de un equipo, por lo menos dos, cada uno de ellos debe disponer de una tarjeta de
red o de una conexión Wifi, en cualquier caso ambos deben ser del mismo tipo.
Si disponemos de más de dos, necesitamos un router, un hub o un
switch que regule el tráfico de los datos.

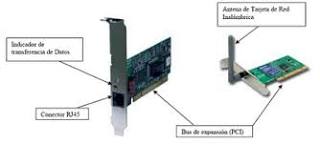

Tarjetas de red
uLa tarjeta de red es un hardware imprescindible en cada ordenador para
poder comunicarlos.
Disponen de una conexión con ocho hilos sobre un conector RJ-45, parecido al
del teléfono, o bien una conexión con cable coaxial de tipo BNC a demás de la conexión al bus del
ordenador.
En la actualidad el hardware de red ya viene implementado sobre la placa
base en un buen número de equipos.
Conectores, cables
uCuando es implementar una red de topología
anillo o bus, se utiliza el cable coaxial mientras en topología estrella, denominada Ethernet 100 Base T, se emplea los pares de cables trenzados.
Las redes de cable
coaxial utilizan:
El adaptador en T del tipo BNC.
Las cargas de 50 W en los extremos del cable para que no
haya onda estacionaria.
Cable coaxial fino de 50 W del tipo RG 58.
Conector BNC macho para el cable RG 58.
uLas redes Ethernet 100 Base T, utilizan:
Cable de 4 pares trenzados.
Concentrador Hub, Router o Switch.
La categoría del cable, define la velocidad, así encontraremos las siguientes categorías:
Cable modular plano para RJ 45: hasta
1Mbps.
Categoría 3: velocidad máxima de datos
10 Mbps.
Categoría 4: velocidad máxima de datos
16 Mbps.
Categoría 5: velocidad máxima de datos
100 Mbps.
Categorías 6 y 7: capaz de superar 1
Gbps.
Routers, Hub, Switch
uEl Hub o concentrador se encarga de tomar los paquetes que llegan
hasta una de sus entradas y enviarlos por el resto.
El Switch realiza la misma tarea que un Hub con la diferencia de que
incrementa la velocidad de transmisión
de los paquetes ganando algo de ancho de banda en la
transmisión.
El Router es un dispositivo inteligente, cuando recibe un paquete
hacia un destinatario, la primera vez lo envía por todos los caminos posibles, y cuando recibe la
verificación de por donde se encuentra el destinatario, “se anota el camino”, y en las veces
sucesivas lo envía solamente por el camino correcto y no por todos los posibles
Tarjeta de red en psi
Tarjeta de red
inalámbrica PCI, que te permite conectar tu PC de escritorio a una
red local de
forma inalámbrica por medio de un punto de acceso (Access point) o
ruteador.
Cuenta con tecnología MIMO para transferencias de hasta 300 Mbps y
cumple con
los protocolos estándar IEEE802.11n / IEEE802.11g / IEEE802.11b de
autentificación y seguridad.
uMIMO (Múltiple-Input, Múltiple-Output) es una tecnología
que usa múltiples antenas para manejar más información. Mejora la forma en que
se transmiten y reciben las señales inalámbricas, multiplexando la señal en
diferentes canales adicionales para transportar los datos.
Tarjeta de red
inalámbrica USB
uTarjeta de red
inalámbrica USB que te permite conectar tu PC de escritorio o laptop, a una red
local de forma inalámbrica por medio de un punto de acceso (Access point) o
ruteador. Cuenta con tecnología MIMO para transferencias de hasta 300 Mbps y
cumple con los protocolos estándar IEEE802.11n / IEEE802.11g / IEEE802.11b de
autentificación y seguridad.
jj
uMIMO (Múltiple-Input, Múltiple-Output) es una tecnología
que usa múltiples antenas para manejar más información. Mejora la forma en que
se transmiten y reciben las señales inalámbricas, multiplexando la señal en
diferentes canales adicionales para transportar los datos.
